Kas ir alumīnija CNC frēzēšana?
CNC (datora skaitliskā vadība) frēzēšana ir viena no daudzpusīgākajām un plaši izmantotajiem ražošanas procesiem mūsdienu rūpniecībā. Tas ietver datoru kontrolētu mašīnu izmantošanu, lai noņemtu materiālu no cieta sagataves, radot dažādas formas, izmērus un apdari. Apvienojot ar alumīniju, CNC frēzēšana kļūst par ļoti efektīvu un precīzu metodi alumīnija detaļu radīšanai, kas ir vieglas, izturīgas un piemērotas dažādām lietojumprogrammām tādās nozarēs kā aviācijas un kosmosa, automobiļu, elektronika un ražošana.
Šajā rakstā mēs sīki izpētīsim CNC frēzēšanas procesu alumīnija frēzēšanai, ieskaitot ieguvumus, izaicinājumus un galvenos apsvērumus, lai iegūtu augstas kvalitātes alumīnija daļu.
1. Kas ir CNC frēzēšana?
CNC frēzēšana ir atņemošs ražošanas process, kas izmanto rotācijas griezējus, lai noņemtu materiālu no sagataves. Sagatavošana ir uzstādīta uz pārvietojamas platformas un precīzi novieto gar vairākām asīm ar CNC mašīnu, lai sasniegtu vēlamo formu. Atšķirībā no tradicionālās frēzēšanas, kurai nepieciešama manuāla ievade, CNC frēzēšana tiek automatizēta un vadīta ar iepriekš ieprogrammētu programmatūru. Tas ļauj iegūt lielāku precizitāti, atkārtojamību un efektivitāti ražošanas procesā.
CNC dzirnavām parasti ir vairākas kustības asis, sākot no 3- asu mašīnām (pārvietojas X, Y un Z virzienos) līdz 5- ass aparātiem, kas ļauj veikt sarežģītākas ģeometrijas un precīzākus griezumus.
2. Kāpēc CNC frēzēšanas alumīnijs?
Alumīnijs ir viens no visbiežāk izmantotajiem metāliem CNC frēzēšanā, un tas piedāvā vairākas galvenās priekšrocības salīdzinājumā ar citiem materiāliem, padarot to par izvēli ražotājiem. Zemāk ir daži no galvenajiem iemesliem, kāpēc alumīnijs tiek atbalstīts CNC frēzēšanā:
a. Viegls svars
Alumīnijs ir pazīstams ar zemo blīvumu un vieglajām īpašībām. Daļas, kas ražotas no alumīnija, ir ievērojami vieglākas nekā tās, kas izgatavotas no tērauda vai citiem metāliem, kas ir īpaši svarīgi tādās nozarēs kā aviācijas un kosmosa un automobiļu, kur svara samazināšana ir kritisks faktors.
b. Lieliska apstrādājamība
Alumīniju ir vieglāk izgatavot, salīdzinot ar cietākiem metāliem, piemēram, tēraudu vai titānu. Tā mīkstā un kaļamā daba ļauj ātrāk apstrādāt laiku un ilgāku instrumentu dzīvi. CNC frēzēšanas mašīnas var viegli apstrādāt alumīniju ar minimālu griešanas instrumentu nodilumu, izraisot samazinātas darbības izmaksas.
c. Laba izturība pret koroziju
Alumīnijs, protams, veido aizsargājošu oksīda slāni uz tā virsmas, kas nodrošina lielisku izturību pret koroziju, padarot to ideālu āra vai jūras lietojumiem. Šī izturība pret koroziju tiek pastiprināta, ja alumīnijs ir anodēts vai pārklāts, ko parasti veic CNC frēzēšanas procesos.
D. Daudzpusība
Alumīnija sakausējumi ir pieejami plašā kompozīciju diapazonā, piedāvājot dažādas īpašības, piemēram, pastiprinātu izturību, uzlabotu nodiluma izturību vai labāku siltuma izkliedi. Šī daudzpusība padara alumīniju piemērotu dažādiem lietojumiem, sākot no sarežģītām sastāvdaļām un beidzot ar lieljaudas strukturālām detaļām.
E. Rentabls
Salīdzinot ar daudziem citiem metāliem, alumīnijs ir salīdzinoši lēts un plaši pieejams. Tā pieejamība apvienojumā ar apstrādes ērtumu padara to par pievilcīgu materiālu izvēli ražotājiem, kuri vēlas ražot augstas kvalitātes detaļas bez augstām ražošanas izmaksām.
3. CNC frēzēšanas process alumīnijam
CNC frēzēšanas process alumīnijam ietver vairākus galvenos soļus, sākot no dizaina līdz apstrādei, apdarei un pēcapstrādei. Zemāk ir aprakstīts tipiskā procesa CNC frēzēšanas alumīnija detaļām:
a. Dizains un CAD modelēšana
Pirmais solis CNC frēzēšanā ir precīza detaļas dizaina izveidošana, kas tiek veikta, izmantojot CAD (datorizēta dizaina) programmatūru. Dizains norāda daļas izmērus, ģeometriju un funkcijas. Alumīnija detaļām bieži ir vajadzīgas stingras pielaides, un CAD programmatūra nodrošina, ka šīs prasības tiek izpildītas pirms ražošanas procesa sākuma.
Kad dizains ir pabeigts, modelis tiek pārsūtīts uz CAM (datorizēta ražošanas) programmatūru, kur ir definēti griešanas ceļi, instrumentu ceļi un citi parametri. Šis ir posms, kurā CNC mašīna ir ieprogrammēta, lai veiktu frēzēšanas operāciju.
b. Materiālu izvēle
Nākamais solis ir projekta atbilstošā alumīnija sakausējuma izvēle. Ir daudz dažādu alumīnija sakausējumu veidu, katrs ar unikālām īpašībām. Piemēram:
6061: Piedāvā labu izturību, izturību pret koroziju un metināmību. Tas ir viens no populārākajiem alumīnija sakausējumiem, ko izmanto CNC frēzēšanā.
7075: Pazīstams ar savu augsto izturību un tiek izmantots kosmiskās aviācijas lietojumprogrammās, lai gan to var būt grūtāk izgatavot.
2024: Izmanto lietojumos, kuriem nepieciešama liela izturība un laba izturība pret nogurumu.
5083: Lieliski piemērots jūras lietojumiem, pateicoties tā izturībai pret koroziju jūras ūdenī.
Izvēlētais sakausējums būs atkarīgs no ražotās daļas īpašajām prasībām.
c. CNC frēzēšanas iestatīšana
Kad dizains ir pabeigts un materiāls ir izvēlēts, nākamais solis ir CNC frēzēšanas mašīnas sagatavošana darbībai. Tas nozīmē:
Sagatavošana sagatavo: Alumīnija sagatave ir droši uzstādīta uz CNC dzirnavu darba galdā. Tas tiek darīts, izmantojot skavas, netikumus vai armatūru, lai nodrošinātu, ka daļa tiek izveidota griešanas procesa laikā.
Rīku izvēle: Atkarībā no daļas sarežģītības operators izvēlēsies atbilstošos griešanas rīkus, piemēram, gala dzirnavas, urbji vai sejas dzirnavas. Instrumenta izvēle būs atkarīga no tādiem faktoriem kā griezuma veids, materiāla biezums un nepieciešamais virsmas apdare.
D. Daļas apstrāde

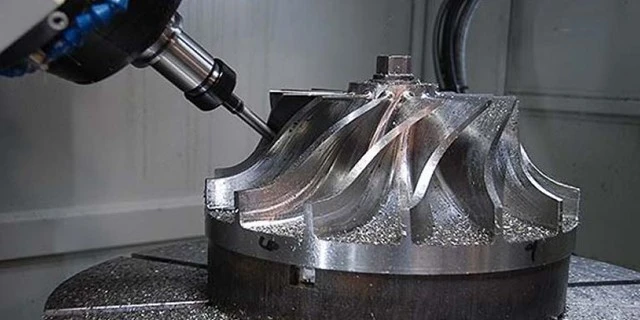

Kad mašīna ir uzstādīta, sākas frēzēšanas process. CNC mašīna izmanto rotējošus rīkus, lai no sagataves noņemtu vēlamo rakstu. Mašīna pārvietojas pa dažādām asīm (x, y, z un, iespējams, a un b), lai izveidotu vēlamo formu.
Galvenās operācijas apstrādes procesa laikā ir:
Vērsts: Alumīnija virsma ir izlīdzināta, lai izveidotu plakanu, vienmērīgu virsmu.
Nelīdzens: Lielākā daļa materiāla tiek noņemta šajā solī, lai daļa būtu tuvu tā galīgajai formai.
Apdare: Šis solis ietver smalkākus griezumus, lai sasniegtu vēlamo virsmas apdari un precīzus izmērus. CNC frēzēšana var sasniegt tikpat stingras pielaides kā ± 0. 002 collas, atkarībā no mašīnas un instrumentiem.
CNC frēzēšanas mašīna veiks ieprogrammēto instrumentu ceļus, kuru pamatā ir CAM modelis. Mūsdienu CNC mašīnas var darboties autonomi, prasot minimālu cilvēka iejaukšanos frēzēšanas procesā.
E. Pēcapstrādes operācijas
Kad daļa ir apstrādāta, alumīnija daļas pabeigšanai var būt nepieciešami papildu pēcapstrādes darbības. Šīs darbības var ietvert:
Deburzācija: Šis process noņem asas malas vai urbumus, ko atstājuši griešanas instrumenti, nodrošinot, ka daļa ir droši apstrādājama.
Anodēšana vai pārklāšana: Anodēšana ir parasts alumīnija pēcapstrāde, izveidojot izturīgu oksīda slāni, kas uzlabo izturību pret koroziju un nodrošina dekoratīvu apdari. Var izmantot arī pulvera pārklājumu vai gleznošanu atkarībā no detaļas paredzētā pielietojuma.
Pārbaude: Detaļas precizitāte tiek pārbaudīta, izmantojot precizitātes mērīšanas rīkus, piemēram, suportus, mikrometrus vai koordinē mērīšanas mašīnas (CMM). Tiek pārbaudītas pielaides, virsmas apdare un citas specifikācijas, lai nodrošinātu, ka daļa atbilst projektēšanas prasībām.
4. Galvenie apsvērumi CNC frēzēšanai alumīnija
a. Griešanas rīki
Pareiza griešanas rīka izvēle ir kritiska, lai sasniegtu augstas kvalitātes alumīnija daļu. Daži galvenie faktori, kas jāņem vērā, ir:
Instrumentu materiāls: Karbīda instrumenti parasti tiek izmantoti CNC frēzēšanas alumīnija dēļ to cietības un nodiluma pretestības dēļ. Ātrgaitas tērauda (HSS) rīkus var izmantot arī mazāk prasīgiem lietojumiem.
Instrumenta ģeometrija: Instrumenta leņķis, lielums un forma var ietekmēt griešanas procesu. Instrumenti ar asām malām un pareiziem grābekļa leņķiem ir nepieciešami, lai samazinātu instrumentu nodilumu un nodrošinātu vienmērīgus griezumus.
b. Griešanas ātrums un padeves ātrums
Lai sasniegtu optimālu apdari un izvairītos no instrumentu nodiluma, griešanas ātrums un padeves ātrums ir pareizi jāpielāgo. Alumīnijam ir nepieciešams ātrāks griešanas ātrums, salīdzinot ar citiem metāliem, piemēram, tēraudu, bet barības ātrumam jābūt līdzsvarotam, lai novērstu pārkaršanu un instrumentu bojājumus.
c. Mikroshēmu noņemšana
Efektīva mikroshēmas noņemšana ir kritiska, lai novērstu materiāla uzkrāšanos ap griešanas instrumentu, kas varētu izraisīt pārkaršanu vai sliktu virsmas apdari. CNC frēzēšanas mašīnām parasti ir dzesēšanas sistēmas, kas izsmidzina dzesēšanas šķidrumu (piemēram, eļļas vai ūdens bāzes šķidrumus) uz griešanas laukuma, lai izskalotu mikroshēmas un uzturētu temperatūras kontroli.
D. Instrumentu nodilums
Lai arī alumīniju ir vieglāk izgatavot nekā citi metāli, instrumentu nodilums joprojām ir apsvērums. Laika gaitā instrumentu griešanas malas var kļūt blāvas, izraisot sliktu virsmas apdari vai izmēru neprecizitātes. Lai nodrošinātu augstas kvalitātes ražošanu, ir nepieciešama regulāra instrumentu uzturēšana un nomaiņa.
5. CNC frēzēšanas priekšrocības alumīnijam
CNC alumīnija frēzēšana piedāvā daudzas priekšrocības, tostarp:
Augsta precizitāte: CNC mašīnas var radīt detaļas ar stingrām pielaides, nodrošinot augstu precizitātes līmeni.
Elastība: CNC frēzēšana ir ļoti daudzpusīga, kas spēj ražot ļoti dažādas sarežģītas formas un dizainus, ieskaitot tos, kuriem ir sarežģītas detaļas vai sarežģītas ģeometrijas.
Efektivitāte: CNC frēzēšanas mašīnas var darboties nepārtraukti, samazinot ražošanas laiku un palielinot caurlaidspēju. Procesa automatizācija arī samazina cilvēku kļūdas.
Konsistence: Kad CNC mašīnas ir ieprogrammētas, to pašu daļu var reproducēt ar identiskām specifikācijām, nodrošinot konsekvenci lielos ražošanas posmos.
6. CNC frēzēšanas alumīnija izaicinājumi
Kamēr CNC Milling piedāvā daudz priekšrocību, ir izaicinājumi ņemt vērā:
Instrumentu nodilums: Neskatoties uz salīdzinoši vieglo mašīnu, alumīnijs joprojām var izraisīt ātru instrumentu nodilumu, ja tas netiek pareizi pārvaldīts.
Sagataves deformācija: Plānas alumīnija daļas var samazināt vai deformēt apstrādes laikā atlikušo spriegumu dēļ, kurai ir nepieciešama papildu aprūpe armatūrā un dzesēšanā.
Iestatīšanas izmaksas: Sākotnējās iestatīšanas izmaksas CNC frēzēšanas mašīnām, īpaši tām, kurām ir vairākas asis, var būt augstas. Tomēr šīs izmaksas parasti kompensē automatizācijas un precizitātes ilgtermiņa ieguvumi.
7. Secinājums
CNC frēzēšanas alumīnijs ir ļoti efektīva un precīza metode detaļu ražošanai dažādās nozarēs. Tās priekšrocības, ieskaitot vieglu, labu mehānismību un izturību pret koroziju, padara to par populāru izvēli augstas kvalitātes komponentu ražošanai. Izprotot CNC frēzēšanas procesu, materiālu izvēli un galvenos apsvērumus, ražotāji var radīt alumīnija daļas, kas atbilst stingrām specifikācijām, vienlaikus optimizējot laiku un izmaksu efektivitāti.
Neatkarīgi no tā, vai strādājat ar nelielu detaļu partiju vai liela mēroga ražošanu, CNC frēzēšana ir nenovērtējams līdzeklis alumīnija komponentu ražošanai, kas ir gan funkcionāli, gan rentabli.
PowerWinx ir profesionāls CNC frēzēšanas pakalpojumu sniedzējs, kas specializējas alumīnijā. Izmantojot uzlabotās mašīnas un ekspertu tehniķus, mēs piedāvājam precīzas, augstas kvalitātes alumīnija komponentus, kas pielāgoti jūsu īpašajām vajadzībām. Neatkarīgi no tā, vai tie ir mazi vai lieli ražošanas darbi, PowerWinx nodrošina izcilus rezultātus precizitātes, izturības un rentabilitātes ziņā, padarot mūs par uzticamu partneri jūsu CNC frēzēšanas projektiem.
