CNC apstrāde tiek izmantota, lai ražotu pielāgotas detaļas ar spēcīgu izturību un stingru pielaidi, tā ir piemērota gan liela apjoma ražošanai, gan vienreizējiem darbiem. Faktiski CNC mehāniskā apstrāde pašlaik ir visrentablākais veids, kā ražot metāla prototipus. Šo priekšrocību dēļ tā ir plaši izmantota daudzās jomās.
Bet pirms dizaina daļas, lai to varētu apstrādāt CNC, vispirms jums ir jāsaprot, kā darbojas CNC mašīna?
CNC apstrādes process

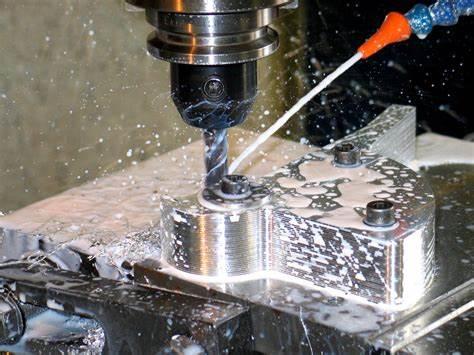

CNC apstrāde ir atņemama ražošanas tehnoloģija. CNC materiāls tiek noņemts no cietā bloka, izmantojot dažādus griezējinstrumentus, kas rotē lielā ātrumā, lai iegūtu daļu, kas balstīta uz dizaina zīmējumu. Griezējinstrumentiem ir svarīga loma apstrādes procesā, tas ir tieši tas, kas tieši saskaras ar sagatavi un atdala papildu materiālu, lai iegūtu vēlamās īpašības.
Visbiežāk sastopamajiem CNC griezējinstrumentiem (gala dzirnaviņas un urbji) ir cilindrisks kāts ar noteiktu griešanas gala formu un ierobežotu griešanas garumu. Šīs divas griešanas rīka īpašības ierobežo tās griešanas spēju. Instrumenta ģeometrijas dēļ nevar izveidot iekšējos vertikālos taisnstūra stūri. Un, pateicoties griešanas garumam, dažas funkcijas, piemēram, dziļi mazi caurumi, zemākas cenas nevar apstrādāt ar CNC apstrādes procesu.

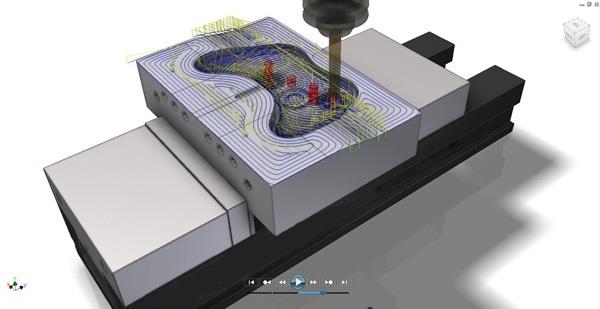

CNC dizaina padomi
Lai pilnībā izmantotu CNC apstrādes iespējas, jums ir jāievēro noteikti Dizaina ražošanas noteikumi. Šeit kā pieredzējis CNC ražotājs Ķīnā esam apkopojuši visaptverošas vadlīnijas ar labāko CNC apstrādes projektēšanas praksi. Šie noderīgie padomi ir aprakstīti šādi:
1. Iekšējā vertikālā stūrī pievienojiet rādiusu
Tā kā CNC frēzēšanas darbarīkiem ir cilindriska forma, griešanas laikā iekšējās sienas atstāj rādiusu uz vertikāliem stūriem. Lai gan stūra rādiusu var samazināt, izmantojot instrumentu ar mazāku diametru, jūs nevarat izveidot iekšējo vertikālo stūri neatkarīgi no tā, cik maza rīka diametrs tiek izmantots. Un mazs rīks darbosies vairākos posmos ar mazāku ātrumu, lai sasniegtu nelielu rādiusu, tas palielinātu apstrādes laiku un izmaksas.
Tātad, projektējot daļu CNC apstrādei, labāk pievienot vismaz 1/3 no dobuma dziļuma rādiusa un izmantot to pašu rādiusu visās iekšējās malās
2. Ierobežojiet dobumu dziļumu
Kā ierobežots griešanas garums, darbarīki parasti darbojas vislabāk, ja griežas dobumā ar dziļumu līdz 2-3 reizēm. Frēzēšanas dobumi ar dziļumu, kas lielāks par 4x, instrumenta diametrs ievērojami palielinās apstrādes grūtības un rīku lūzumu, tādējādi sasniedzot papildu apstrādes izmaksas.
Tātad, ja iespējams, veiciet kabatas dziļumu, kas ir mazāks par 4 reizes lielāks par instrumenta diametru.
3. Palieliniet plāno sienu biezumu
Plāna siena ir grūti apstrādājama, tā ir viegli deformējama vai lūzusi CNC apstrādes procesā. Plāna sienu apstrādei ir nepieciešami vairāki caurlaidumi zemos griešanas dziļumos, un plānas īpašības arī ir ļoti pakļautas vibrācijām, tāpēc to precīza apstrāde ir sarežģīta un palielina apstrādes laiku.
Tātad, ja iespējams, metāla detaļām ir lielākas konstrukcijas sienas, kas biezākas par 0,8 mm, un plastmasas detaļu minimālais sienas biezums ir virs 1,5 mm.
4. Ierobežojiet pavedienu garumu
Runājot par vītnes garumu, mēs varam domāt, ka jo ilgāks pavediens, jo spēcīgāks ir savienojums. Pētījumi rāda, ka pavedieni, kuru garums pārsniedz 1,5 reizes, cauruma diametrs faktiski nepalielina savienojuma stiprumu.
Tātad, lai nodrošinātu labu stiprinājumu, labākas konstrukcijas pavedieni, kuru minimālais garums ir 1,5 reizes un maksimālais garums 3 reizes pārsniedz cauruma diametru.
5. Norādiet tikai pieļaujamās pielaides
Lielāka precizitāte, kas nepieciešama apstrādātajās daļās, palielinās CNC apstrādes darbu izmaksas, jo tas palielina apstrādes laiku un darbaspēka izmaksas. Pielaides jādefinē taupīgi un tikai tad, kad tas ir nepieciešams.
Ja tehniskajā rasējumā nav noteikta īpaša pielaide, tad daļas tiks apstrādātas, izmantojot standarta pielaidi (± 0.125 mm vai labāku), kas ir pietiekama vairumam nekritisko elementu.
6. Samaziniet mazās funkcijas
Mazas iezīmes, piemēram, mikroviļņi (diametrs mazāks par 2,5 mm), palielinās apstrādes grūtības un apstrādes laiku, tāpēc jāizvairās, ja vien tas nav absolūti nepieciešams.
7. Dizains ar iegravētu tekstu virs reljefa teksta
Ja ir nepieciešams pievienot tekstu uz CNC apstrādātām detaļām, gravēts teksts ir labāks par reljefa tekstu, jo ir nepieciešams mazāk materiālu, lai izņemtu gravētu tekstu. Ir ieteicams izmantot Sans-Serif fontu (piemēram, Arial vai Verdana), kuras izmērs ir vismaz 20 punkti. Daudzām CNC iekārtām ir iepriekš ieprogrammētas šodienas fonogrammas.
Bonusa padoms
Veicot CNC apstrādes projektēšanu, ieteicams izstrādāt detaļas, kuras iespējams apstrādāt pēc iespējas mazākos iestatījumos un vēlams tikai vienā iestatījumā. Piemēram, daļa, kurai abās pusēs ir aklas caurumi, tiks apstrādāta divos iestatījumos, jo tā ir jāmaina, lai piekļūtu abām pusēm. Mazāk uzstādīšana samazinās sagataves atkārtotu izlīdzināšanas laiku un palielinās apstrādāto detaļu precizitāti.
