Apraksts
Standarta šķidrās aukstās plāksnes ir ierīce, ko izmanto efektīvai termiskajai pārvaldībai, un parasti to izmanto lietojumos ar augstām siltuma izkliedes prasībām. Tas ir izgatavots no metāla materiāliem (piemēram, alumīnija vai vara), un šķidruma kanāli tiek veidoti iekšēji, izmantojot precīzu apstrādi. Šie kanāli siltumu novērš no elektroniskajiem komponentiem vai sistēmām, kuras jāizkliedē caur dzesēšanas šķidruma plūsmu. Aukstās plāksnes šķidruma konstrukcijā ietilpst kontakta virsma, kas ir tiešā saskarē ar siltuma avotu, caur siltumvadītāju materiāliem tiek veikts siltums līdz dzesēšanas šķidrumam un pēc tam siltumu caur plūsmas kanālu aizpilda, lai pabeigtu siltuma apmaiņas procesu. Aukstās plāksnes ārpuse parasti ir aprīkota ar saskarni savienošanai ar dzesēšanas sistēmas caurulēm, lai izveidotu pilnīgu šķidruma dzesēšanas sistēmu.
Virsmas ražošanas līnijas pulēšana
Funkcijas

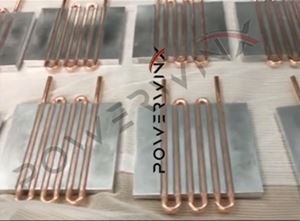

Ekonomiska ekstrudēta pamatne un nepārtraukta vara caurules dizains
Standarta šķidrās aukstās plāksnes kā pamatni izmanto ekstrudētu alumīnija sakausējumu un ir aprīkotas ar nepārtrauktām vara caurulēm, kurām ir lieliska siltumvadītspēja. Alumīnija sakausējuma siltumvadītspēja ir aptuveni 150 w/m · k, savukārt vara cauruļu siltumvadītspēja var sasniegt 400 w/m · k. Šis dizains ļauj siltumu ātri pārnest no siltuma avota uz dzesēšanas šķidruma plūsmas kanālu, tādējādi uzlabojot siltuma apmaiņas efektivitāti. Nepārtrauktā vara caurule izvairās no cauruļu savienojumu metināšanas vai savienojumiem tradicionālajās aukstajās plāksnēs, samazina termisko pretestību savienojumā un nodrošina, ka siltuma pārnešana no vara caurules uz dzesēšanas šķidrumu ir efektīvāka. Kopumā šis dizains ļauj aukstajai plāksnei saglabāt izcilu siltuma izkliedes veiktspēju lielas slodzes darba apstākļos.
Nepārtraukta vara caurules dizains samazina noplūdes risku
Standarta šķidrās aukstās plāksnes vara caurulē tiek pieņemts nepārtraukts dizains, kas izvairās no šuvju metināšanas vai savienojuma detaļām tradicionālajās aukstajās plāksnēs. Vara caurulei ražošanas procesā nav savienojumu vai metināšanas punktu, samazinot dzesēšanas šķidruma noplūdes risku. Šī optimizācija ne tikai uzlabo aukstās plāksnes blīvējumu, bet arī uzlabo aukstās plāksnes ilgtermiņa stabilitāti. Vara caurules integritāte nodrošina, ka aukstā plāksne var darboties stabili un ilgtermiņā augstspiediena, augstas temperatūras darba vidē, izvairoties no sistēmas kļūmēm un samazinot dzesēšanas efektus noplūdes dēļ.
Augstas siltumvadītspējas epoksīda līmēšanas tehnoloģija
Standarta šķidrās aukstās plāksnes ražošanas procesa laikā augstu siltumvadītspējas epoksīda līmi izmanto, lai savienotu vara cauruli ar alumīnija sakausējuma substrātu. Epoksīda līmei ir ne tikai lieliska strukturālā savienojuma spēja, bet arī var samazināt kontaktpunkta siltuma pretestību, vēl vairāk optimizējot siltuma vadīšanas ceļu. Epoksīda līmes siltumvadītspēja parasti var sasniegt 1,5 w/m · k līdz 3 w/m · k, kas ir daudz augstāks nekā tradicionālie līmes materiāli. Tas ļauj aukstajai plāksnei efektīvāk veikt siltumu un izvairās no siltuma izkliedes efektivitātes samazināšanas, ko izraisa nevadošais vai atdalīts līmes slānis.
Augstas veiktspējas un noplūdušas locītavas
Sakarā ar nepārtraukto vara caurules dizainu un augstas siltumvadītspējas epoksīda līmēšanas procesu, standarta šķidruma aukstuma plāksnēm ir lieliskas noplūdes aizsardzības iespējas. Aukstās plāksnes locītavās nav metināšanas punktu, kas samazina kopējo noplūdes risku, nodrošina stabilu dzesēšanas šķidruma plūsmu un uztur efektīvu sistēmas izkliedes funkciju. Ūdens noplūde ne tikai ietekmē aukstās plāksnes darba efektivitāti, bet arī var izraisīt sistēmas kļūmi. Tāpēc izvairīšanās no noplūdes ir atslēga, lai nodrošinātu šķidruma dzesēšanas sistēmas ilgstošu darbību. Šis dizains nodrošina, ka lietotāji to var droši un stabili izmantot skarbā vidē.
